鋼襯四氟四通管件是連接多個方向傳輸的鋼襯四氟管道的方式。鋼襯四氟四通管件與普通的鋼襯四氟管道材質相同,其工藝比普通鋼襯四氟管道與鋼襯四氟彎頭等更為複雜。

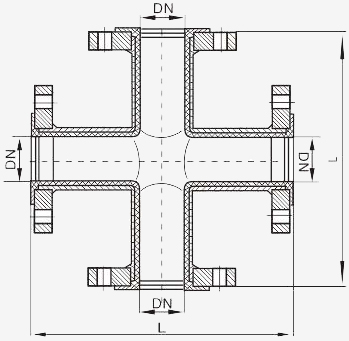

公稱直徑(DN) | 等徑四通 | 襯裏厚度 | ||
mm | in | L | H | Min |
25 | 1 | 196 | 98 | 3 |
32 | 1—1/4 | 216 | 108 | 3 |
40 | 1—1/2 | 230 | 115 | 3 |
50 | 2 | 250 | 125 | 3 |
65 | 2—1/2 | 274 | 137 | 3 |
80 | 3 | 288 | 144 | 3 |
100 | 4 | 312 | 156 | 3 |
125 | 5 | 346 | 173 | 3 |
150 | 6 | 382 | 191 | 4 |
200 | 8 | 440 | 220 | 5 |
250 | 10 | 514 | 257 | 5 |
300 | 12 | 570 | 285 | 5 |
350 | 14 | 600 | 300 | 5 |
400 | 16 | 650 | 325 | 5 |
450 | 18 | 700 | 350 | 5 |
500 | 20 | 760 | 380 | 5 |
公稱直徑(DN) | 異徑四通 | 襯裏厚度 | |||
mm | in | L | H | 小端公稱尺寸DN1 | Min |
25 | 1 | 196 | 98 | 20 | 3 |
32 | 1—1/4 | 216 | 108 | 25 | 3 |
40 | 1—1/2 | 230 | 115 | 25、32 | 3 |
50 | 2 | 250 | 125 | 25、32、40 | 3 |
65 | 2—1/2 | 274 | 137 | 25、32、40、50 | 3 |
80 | 3 | 288 | 144 | 25、32、40、50、65 | 3 |
100 | 4 | 312 | 156 | 25、32、40、50、65、80 | 3 |
125 | 5 | 346 | 173 | 25、32、40、50、65、80、100 | 3 |
150 | 6 | 382 | 191 | 25、32、40、50、65、80、100、125 | 4 |
200 | 8 | 440 | 220 | 32、40、50、65、80、100、125、150 | 5 |
250 | 10 | 514 | 257 | 40、50、65、80、100、125、150、200 | 5 |
300 | 12 | 570 | 285 | 50、65、80、100、125、150、200、250 | 5 |
350 | 14 | 5 | |||
400 | 16 | 5 | |||
450 | 18 | 5 | |||
500 | 20 | 5 |
